电磁阀驱动板

758系列8路电磁阀降压板(PRB)

PRB降压电路,是为758系列电磁阀,8路控制而开发,能明显减少电磁阀的功耗并优化其温度,即使在特别困难的使用条件下,如:

•电压不稳
•高温环境
•100%占空比的应用场合,即脉冲电流常通时。

PRB电路是完全无干涉地去控制阀的驱动,在控制时间超过100毫秒的情况下,通过提供线圈阻值来降低电压的相应衰减,为了在低压下仍保持阀门开启,电阻耗散就可降低很多。

9路驱动板PCM8130

9路驱动板PCM8130是为比例流量电磁阀860PCM系列的控制预先安排的。上述的驱动板可以通过两个DIP开关设置,既为64电导水平的6位模式控制,也为256电导水平的8位模式控制。驱动板接受直接输入的6位和8位数字信号,或0 – 10V的电压信号,随后转换成二进制代码。上述驱动板可以集成在保护盒内,这使安装更容易。

8路通用驱动板

8路通用驱动板适用于大部分Matrix电磁阀,既用于通-断模式,也适用于加速模式。在通断模式驱动板上,能自动减少开启阶段电磁阀的电压值,以此减少它的损耗和散热。
在加速模式驱动板上,精密电气控制确保了电磁阀能最佳运行和优化其性能。用户可以方便地通过驱动板上3个DIP开关选择来驱动不同电磁阀。通用驱动板可以使用不同的拓普连接类型。模拟接口和端子板类型可以集成在一个保护盒内方便安装。

loading...

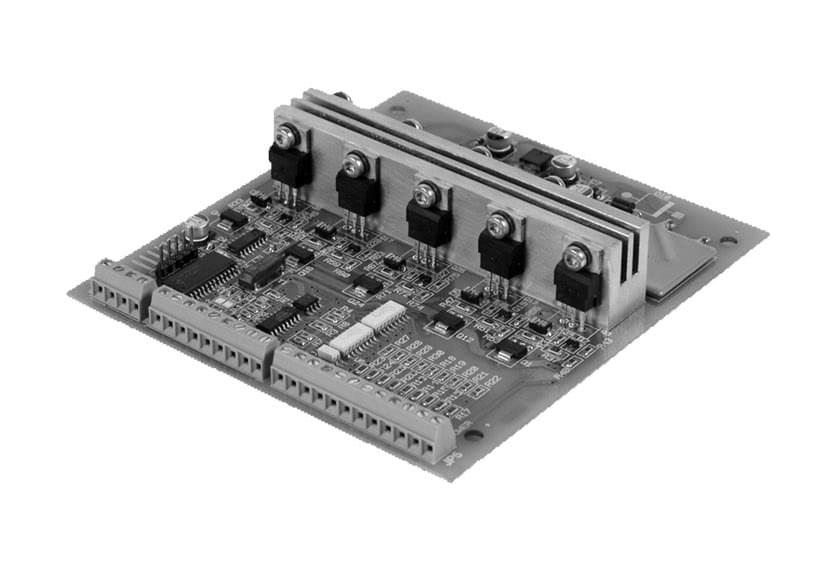

  • Matrix series driver board
